Gối đỡ giải nhiệt nước 22316-H280 là dòng ụ đỡ trục được thiết kế cho quạt ly tâm truyền động gián tiếp qua đai hoặc nối trục thẳng, phổ biến trong phân khúc công suất 15-30kW, tại các vị trí vận hành có nhiệt độ môi trường cao mà cơ chế tản nhiệt tự nhiên qua thân gang không còn đủ khả năng duy trì nhiệt độ vòng bi trong ngưỡng an toàn. Tương tự dòng ngâm dầu cùng model, hai đầu trục hoàn toàn đối xứng – cả Ø1 lẫn Ø2 đều là Ø65mm – giúp đơn giản hóa quá trình lắp đặt và thay thế.
Với chiều cao H280mm và kích thước tổng L1116mm, gối đỡ giải nhiệt nước 22316-H280 giữ nguyên footprint lắp đặt của dòng ngâm dầu cùng kích thước. Điểm bổ sung nằm ở phần thân gối – được gia công thêm khoang dẫn nước làm mát tích hợp, với cửa vào và cửa ra để kết nối đường nước tuần hoàn bên ngoài, dẫn nhiệt chủ động ra ngoài ngay tại vùng vòng bi.
Thông số kỹ thuật của gối đỡ giải nhiệt nước 22316-H280
| Thông số | Giá trị |
| Model | 22316 |
| Chiều cao (H) | 280 mm |
| Kích thước tổng (L) | 1116 mm |
| Khoảng cách lỗ lắp (L1) | 590 mm |
| Khoảng cách tâm (L2) | 520 mm |
| Kích thước bệ (L3 / L4) | 510 / 440 mm |
| Khoảng cách ngang (L5 / L6) | 396 / 200 mm |
| Trục đầu cánh quạt (Ø1×A) | Ø65×150 mm |
| Trục đầu nối dây curoa (Ø2×B) | Ø65×140 mm |
| Loại vòng bi | Tang trống 2 dãy – ngâm dầu chịu nhiệt |
| Vật liệu thân | Gang đúc |
| Kiểu làm mát | Giải nhiệt nước tuần hoàn |
| Bảo hành | 12 tháng |
Thân gối đỡ đúc liền từ gang, vỏ chia hai nửa tháo rời – cho phép kiểm tra, thay vòng bi hoặc bổ sung dầu bôi trơn ngay tại chỗ mà không cần dừng toàn bộ hệ thống để tháo trục. Trục gia công từ thép C45, kết hợp cơ chế ngâm dầu khép kín bên trong và khoang nước làm mát tích hợp trong thân gối – nước lạnh tuần hoàn liên tục, hút nhiệt ra ngoài qua đường hồi trong khi dầu vẫn bôi trơn vòng bi theo chu kỳ tự nhiên của trục quay.
Ưu điểm nổi bật của gối đỡ giải nhiệt nước 22316-H280
-
Làm mát chủ động bằng nước tuần hoàn, phù hợp môi trường nhiệt độ cao: Khoang nước làm mát tích hợp trực tiếp vào thân gối dẫn nhiệt ra ngoài liên tục, hoạt động song song với bôi trơn dầu bên trong. Phù hợp với quạt đặt gần lò nung, buồng sấy hoặc bất kỳ vị trí nào có tải nhiệt môi trường vượt ngưỡng làm mát tự nhiên xử lý được ổn định.
-
Vòng bi tang trống 2 dãy – chịu tải hướng tâm và dọc trục đồng thời: Vòng bi tang trống 2 dãy chịu được tải hướng tâm lớn kết hợp tải dọc trục – phù hợp với các vị trí trục có lực đẩy dọc đáng kể như quạt ly tâm lớn dùng bánh đai nhiều rãnh, máy nghiền hoặc thiết bị truyền động đai chéo. Đây là điểm khác biệt quan trọng so với các model dùng bạc đạn cầu 1 dãy.
-

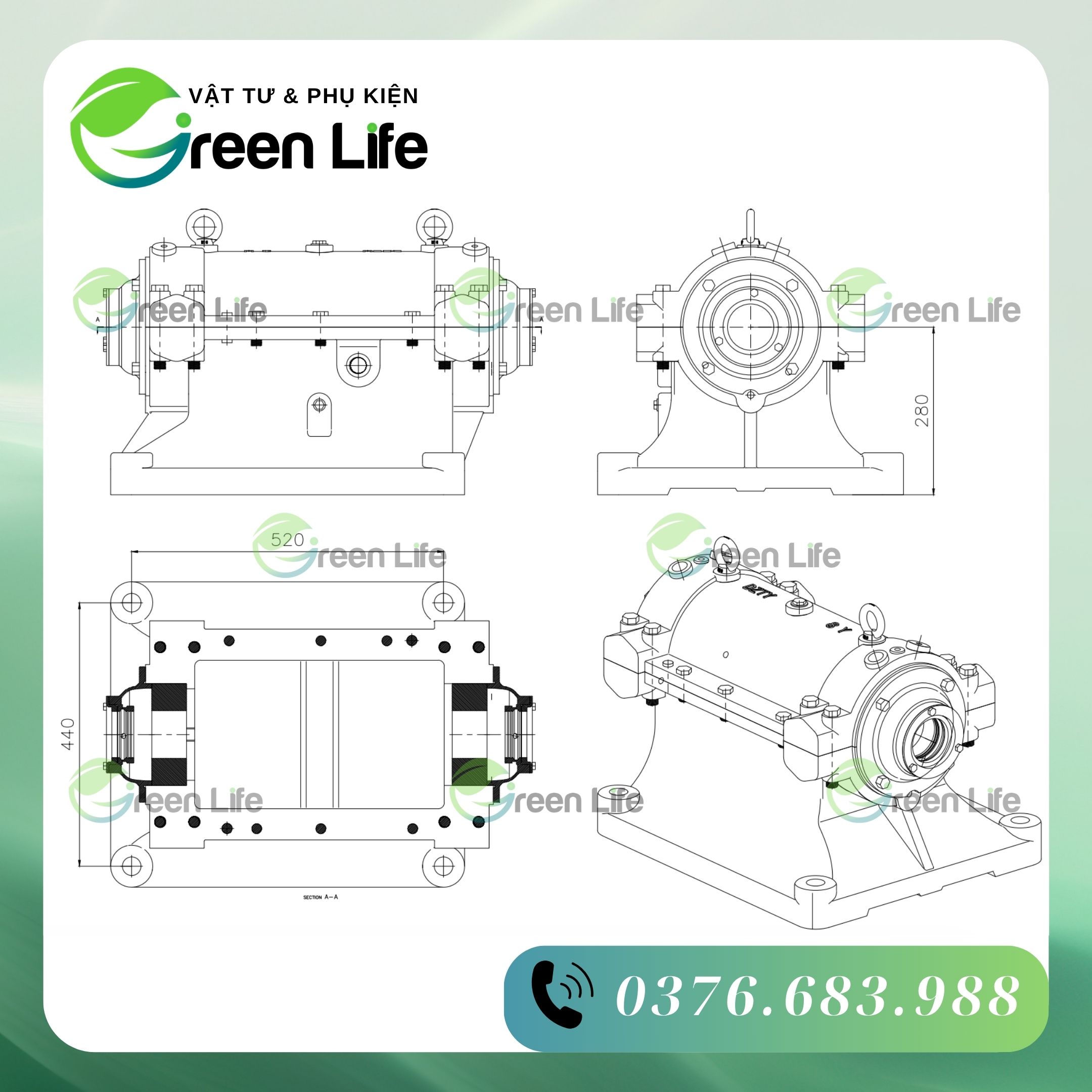

Kích thước lắp đặt tương đương dòng ngâm dầu H280: Chiều cao H280mm, kích thước tổng L1116mm, khoảng cách lỗ lắp L1 590mm và khoảng cách tâm L2 520mm giữ nguyên so với dòng ngâm dầu cùng model. Kích thước bệ L3/L4 510/440mm và khoảng cách ngang L5/L6 396/200mm cần đối chiếu với bản vẽ bệ máy trước khi đặt hàng. Chuyển đổi từ ngâm dầu sang giải nhiệt nước không yêu cầu gia công lại kết cấu lắp – chỉ cần bổ sung đường nước cấp và hồi.
-
Hai đầu trục cùng đường kính Ø65mm, chiều dài khác nhau: Trục đầu cánh quạt Ø65×150mm và trục đầu nối dây curoa Ø65×140mm – cùng đường kính nhưng chiều dài lắp ghép chênh nhau 10mm. Khi thay thế gối đỡ cũ, cần đo lại thực tế chiều dài phần trục lắp vào gối ở cả hai đầu để tránh lắp sai vị trí.
-
Vỏ gang đúc nguyên khối, bảo hành 12 tháng: Thân gang đúc khối lượng lớn giữ ổn định vị trí vòng bi và hình dạng khoang làm mát dưới tải trọng và rung động cao. Gối đỡ giải nhiệt nước 22316-H280 được bảo hành 12 tháng – vui lòng liên hệ đội ngũ kỹ thuật Môi trường Green Life để được tư vấn thông số và điều kiện lắp đặt phù hợp với thực tế thiết bị đang vận hành.
Ứng dụng phổ biến của gối đỡ giải nhiệt nước 22316 trong hệ thống quạt công nghiệp
Dải ứng dụng của model 22316 giải nhiệt nước tập trung ở phân khúc tải trung-lớn, tại các vị trí có tải nhiệt cao liên tục:
-
Quạt ly tâm gián tiếp 15-30kW trong môi trường nhiệt độ cao – Quạt hút khí thải lò nung, quạt cấp gió buồng sấy nhiệt độ cao trong các nhà máy gốm sứ, gạch men, đúc đồng, đúc nhôm. Đây là ứng dụng điển hình nhất khi nhiệt độ môi trường xung quanh gối đỡ vượt ngưỡng làm mát tự nhiên xử lý được ổn định.
-
Hệ thống xử lý khí thải xi măng và phân bón – Môi trường vận hành trong các nhà máy này có tải bụi cao, nhiệt độ khí thải dao động lớn và yêu cầu chạy liên tục. Vòng bi tang trống 2 dãy kết hợp giải nhiệt nước đáp ứng đồng thời cả yêu cầu tải trọng lẫn kiểm soát nhiệt.
-
Dây chuyền chế biến gỗ và ván ép có lò sấy nhiệt độ cao – Quạt thổi khí trong lò sấy gỗ vận hành ở nhiệt độ cao liên tục nhiều ca. Khi điều kiện nhiệt vượt ngưỡng dòng ngâm dầu xử lý được, model 22316 giải nhiệt nước là lựa chọn thay thế trực tiếp mà không cần thay bệ máy.
-
Hệ thống lọc bụi túi vải lưu lượng lớn đặt gần nguồn nhiệt – Các dàn lọc bụi từ 6.000 m³/h trở lên phối hợp quạt ly tâm công suất 18-30kW, trong đó gối đỡ H280 giải nhiệt nước được chỉ định khi vị trí lắp đặt có tải nhiệt cao hoặc khi dòng ngâm dầu tiêu chuẩn đã từng xảy ra sự cố quá nhiệt.
Sản phẩm được sản xuất tại nhà máy Công ty TNHH Giải pháp Môi trường Green Life, KCN Nguyên Khê, Đông Anh, Hà Nội. Đối với khách hàng đang tìm mua gối đỡ giải nhiệt nước giá rẻ tại Hà Nội, việc lựa chọn đúng giải pháp theo điều kiện vận hành thực tế sẽ giúp tối ưu chi phí và đảm bảo hiệu quả làm mát lâu dài.
Các thông số lưu lượng nước làm mát và yêu cầu hạ tầng đường nước phụ thuộc vào điều kiện thực tế từng hệ thống – quý khách vui lòng liên hệ đội ngũ kỹ thuật để được tư vấn cụ thể trước khi lắp đặt.
