Bạn đang cần thay hoặc lắp mới bảng mạch điều khiển cho hệ thống lọc bụi tại xưởng cơ khí nhưng không biết bắt đầu từ đâu? Thị trường hiện có khá nhiều loại mạch điều khiển với mức giá chênh lệch lớn, và không phải loại đắt hơn là luôn phù hợp hơn với điều kiện thực tế tại xưởng.
Xưởng cơ khí có đặc thù riêng so với các ngành khác: bụi kim loại dẫn điện, dầu cắt gọt bay hơi, rung động liên tục từ máy móc và điện áp dao động khi nhiều thiết bị khởi động đồng thời. Tất cả những yếu tố này tác động trực tiếp đến độ bền và độ ổn định của bảng mạch điều khiển hệ thống lọc bụi – nếu chọn sai, mạch có thể hỏng sau vài tháng hoặc hoạt động không ổn định dù vẫn còn “sống”.

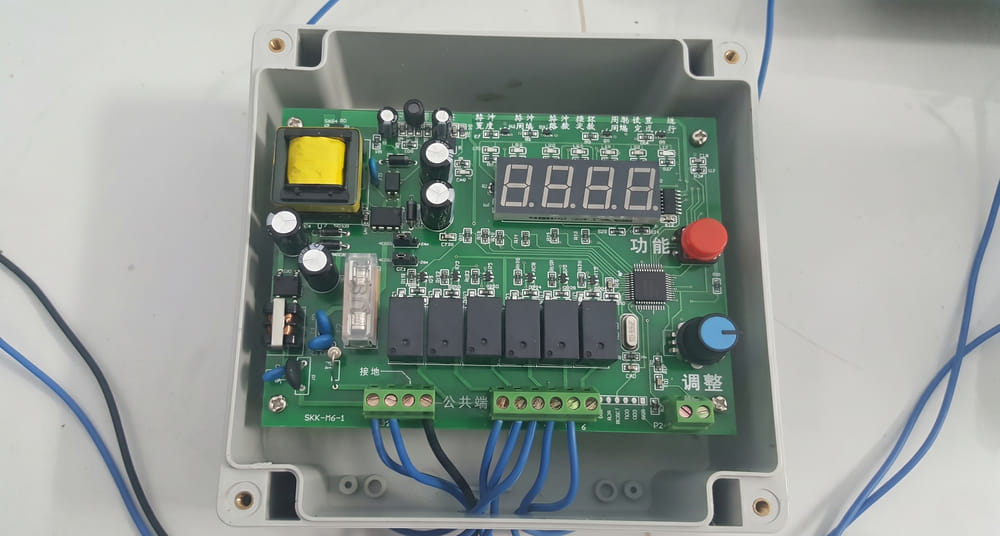

Lựa chọn bảng mạch điều khiển cho xưởng cơ khí dựa trên tiêu chí nào
Trước khi xem thông số kỹ thuật của bảng mạch, cần xác định rõ hệ thống lọc bụi đang dùng loại van rũ bụi nào và bao nhiêu van. Bảng mạch điều khiển được thiết kế theo số lượng đầu ra – thường từ 4 đến 20 kênh – mỗi kênh ứng với một van điện từ. Chọn mạch thiếu kênh thì không đủ điều khiển toàn bộ hệ thống; chọn dư quá nhiều kênh thì lãng phí và đôi khi phức tạp hóa việc cài đặt không cần thiết.
Sau khi xác định số kênh, có bốn tiêu chí kỹ thuật cần đánh giá kỹ:
-
Điện áp kích van tương thích – Van điện từ tại xưởng cơ khí thường dùng 24VDC hoặc 220VAC. Bảng mạch phải xuất đúng điện áp này; dùng sai điện áp, van không đóng mở đủ hành trình hoặc cuộn coil bị cháy sau thời gian ngắn. Cần xác nhận thông số van đang dùng trước khi chọn mạch, không nên đoán.
-
Chế độ điều khiển: định thời hay theo áp suất vi sai – Với xưởng cơ khí gia công liên tục, chế độ theo áp suất vi sai thường hiệu quả hơn vì tự thích nghi với tải bụi thực tế. Chế độ định thời phù hợp hơn khi công suất sản xuất ổn định và dễ dự đoán. Một số bảng mạch hỗ trợ cả hai chế độ và cho phép chuyển đổi – đây là lựa chọn linh hoạt nếu xưởng có ca sản xuất không đều nhau.
-
Khả năng chịu rung động và nhiễu điện từ – Máy phay, máy tiện, máy mài tạo rung động nền liên tục. Bảng mạch gắn trực tiếp lên khung thép của hệ thống lọc bụi mà không có đệm giảm chấn sẽ bị lỏng chân linh kiện theo thời gian. Ngoài ra, động cơ lớn khởi động tạo nhiễu điện từ có thể làm mạch kích sai tín hiệu – mạch cần có module lọc nhiễu hoặc optocoupler cách ly tín hiệu đầu vào.
-
Cấp bảo vệ vỏ tủ và chất lượng tiếp điểm – Bụi kim loại dẫn điện là mối nguy hiểm thực sự đối với mạch điều khiển. Tủ điện chứa bảng mạch cần đạt tối thiểu IP54; tiếp điểm relay và đầu đấu nối nên chọn loại mạ niken hoặc mạ bạc để chống oxy hóa trong môi trường có dầu và độ ẩm.

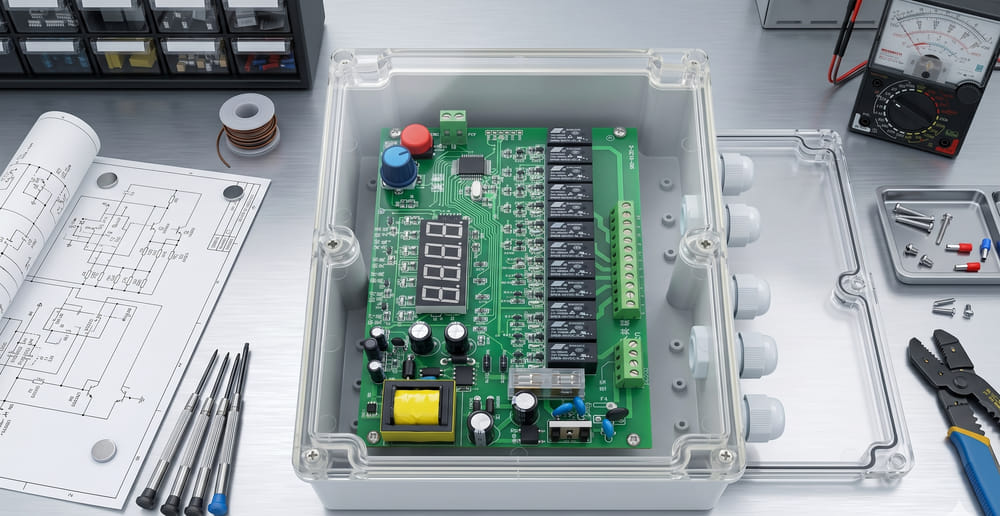

Những sai lầm phổ biến khi chọn và lắp mạch điều khiển tại xưởng cơ khí
Phần lớn sự cố mạch điều khiển tại xưởng cơ khí không xuất phát từ chất lượng sản phẩm kém, mà từ một vài lỗi có thể tránh được ngay từ khâu lựa chọn và lắp đặt.
Lỗi đầu tiên là mua mạch thay thế theo hình dạng vật lý thay vì theo thông số kỹ thuật. Hai bảng mạch trông giống nhau, cùng kích thước, cùng số kênh nhưng có thể khác nhau về điện áp kích, thời gian trễ mặc định và dải điện áp nguồn cấp. Lắp nhầm mạch có dải điện áp hẹp hơn vào xưởng có nguồn điện dao động sẽ khiến mạch treo hoặc reset liên tục vào giờ cao điểm sản xuất.
Lỗi thứ hai là không cài đặt lại thông số sau khi thay mạch mới. Nhiều kỹ thuật viên giả định mạch mới cùng loại sẽ có thông số mặc định giống mạch cũ – thực tế không phải lúc nào cũng vậy. Thời gian bật van, thời gian trễ giữa các kênh và ngưỡng áp suất kích hoạt cần được cài đặt lại theo đúng thông số vận hành của hệ thống hiện tại.
Lỗi thứ ba liên quan đến tiếp địa. Xưởng cơ khí với nhiều thiết bị công suất lớn tạo ra dòng rò đáng kể. Tủ điện chứa bảng mạch không được tiếp địa đúng cách sẽ tích điện theo thời gian, ảnh hưởng đến tín hiệu điều khiển và rút ngắn tuổi thọ linh kiện bán dẫn bên trong mạch. Đây cũng là vấn đề thường gặp ở các hệ thống sử dụng
mạch điều khiển van rũ bụi ở Hà Nội, nơi điều kiện vận hành thực tế có thể phức tạp hơn so với thông số lý thuyết nếu không được kiểm tra kỹ phần tiếp địa.
Nếu bạn đang trong quá trình
lựa chọn bảng mạch điều khiển cho xưởng cơ khí và chưa chắc về thông số phù hợp, cách nhanh nhất là liệt kê số van đang dùng, điện áp van và nguồn điện tại xưởng rồi đối chiếu trực tiếp với nhà cung cấp. Đội kỹ thuật
Môi trường Green Life có thể hỗ trợ tư vấn chọn mạch phù hợp nếu bạn cần thêm góc nhìn chuyên môn trước khi quyết định.
