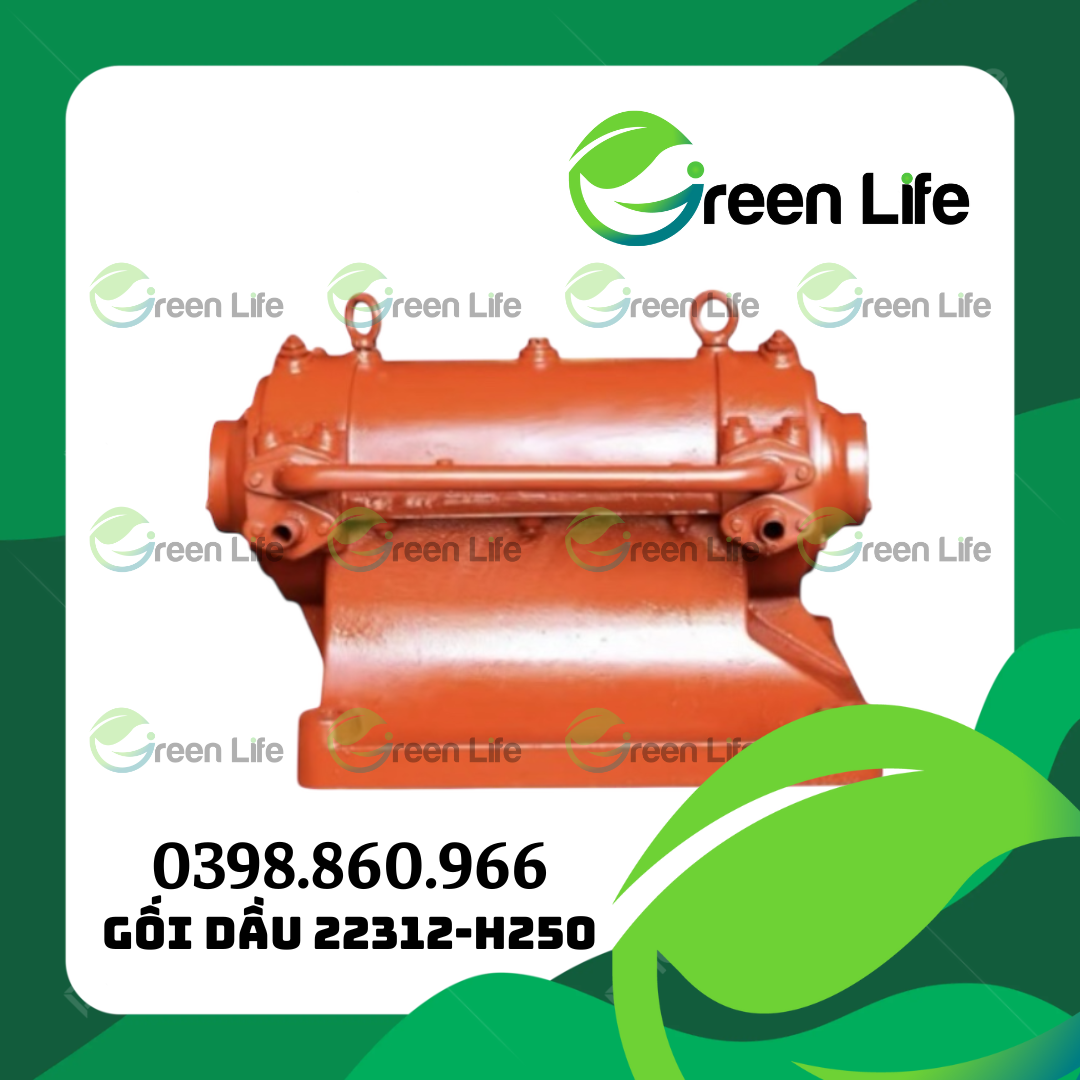

Gối đỡ giải nhiệt nước 22312-H250 là dòng ụ đỡ trục được thiết kế cho quạt ly tâm và các thiết bị trục quay vận hành trong môi trường nhiệt độ cao – nơi cơ chế làm mát tự nhiên qua vỏ gang không còn đủ để giữ nhiệt độ vòng bi trong ngưỡng an toàn. Thay vì phụ thuộc hoàn toàn vào đối lưu không khí, dòng sản phẩm này tích hợp khoang nước làm mát bên trong thân gối, dẫn nhiệt chủ động ra ngoài ngay tại điểm phát sinh.
Về kết cấu cơ bản, model 22312-H250 giữ nguyên nền tảng của dòng H250: thân gang đúc nguyên khối, vỏ chia hai nửa rời, khẩu độ trục Ø50×100mm ở đầu cánh quạt và Ø48×110mm ở đầu nối curoa. Điểm khác biệt so với dòng ngâm dầu cùng kích thước nằm ở phần thân gối – được gia công thêm khoang dẫn nước làm mát tích hợp, với cửa vào và cửa ra để kết nối đường nước tuần hoàn bên ngoài.
Đặc điểm kỹ thuật của gối đỡ giải nhiệt nước 22312-H250

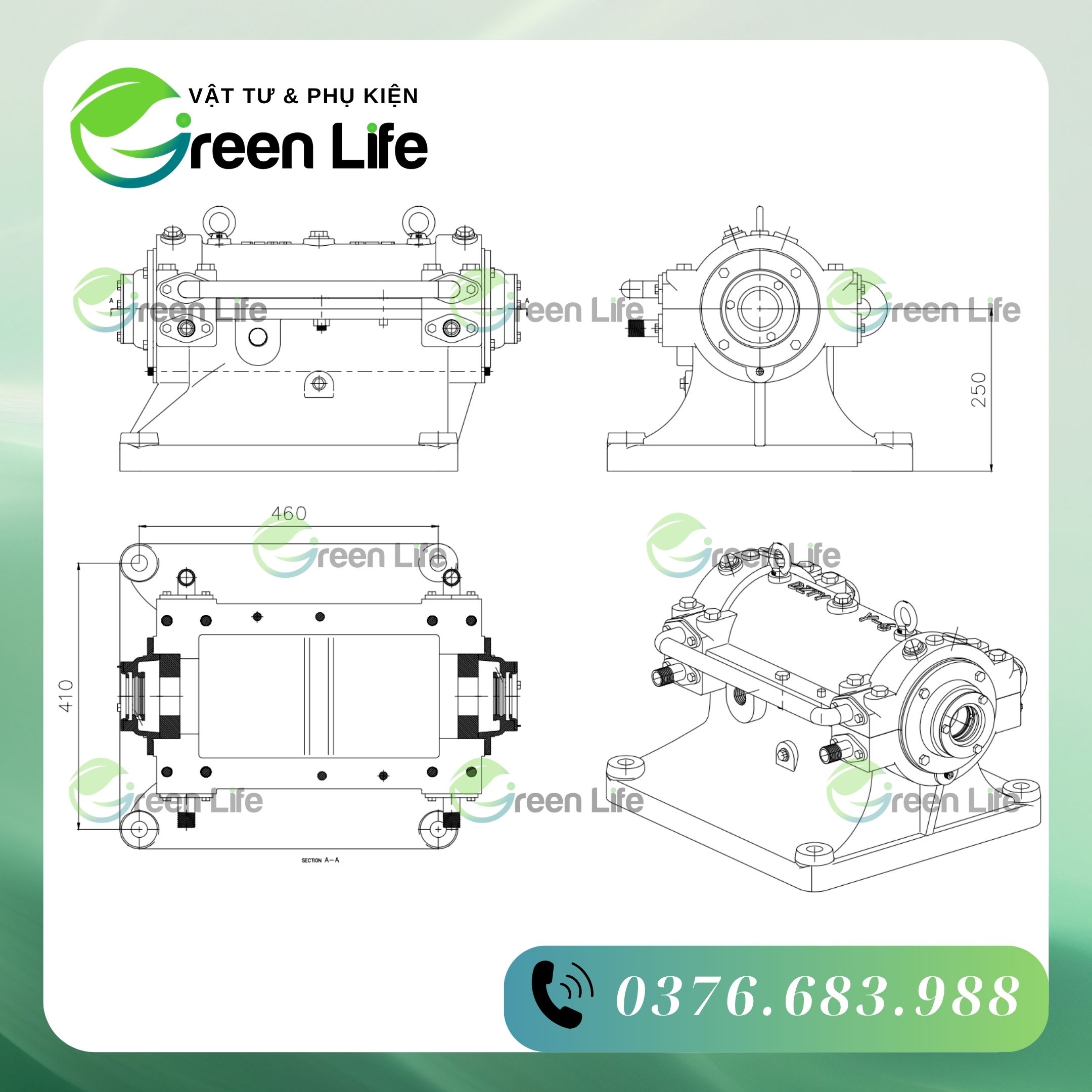

| Thông số | Giá trị |
| Model | 22312 |
| Chiều cao (H) | 250 mm |
| Kích thước tổng (L) | 1035 mm |
| Khoảng cách lỗ lắp (L1) | 520 mm |
| Khoảng cách tâm (L2) | 460 mm |
| Kích thước bệ (L3 / L4) | 470 / 410 mm |
| Khoảng cách ngang (L5 / L6) | 360 / 215 mm |
| Trục đầu cánh quạt (Ø1×A) | Ø50×100 mm |
| Trục đầu nối dây curoa (Ø2×B) | Ø48×110 mm |
| Vật liệu thân | Gang đúc |
| Kiểu làm mát | Giải nhiệt nước tuần hoàn |
| Bảo hành | 12 tháng |
Trục quạt được gia công từ thép C45, chịu tải trọng hướng tâm và hướng trục trong cả hai dạng truyền động đai và khớp nối. Khoang nước làm mát tích hợp trực tiếp vào thân gối – nước lạnh chạy qua liên tục, hút nhiệt ra khỏi vùng vòng bi và dẫn ra ngoài qua đường hồi. Cơ chế này hoạt động song song với bôi trơn dầu bên trong, giúp nhiệt độ vận hành ổn định ngay cả khi nhiệt độ môi trường xung quanh tăng cao.
Ưu điểm nổi bật của gối đỡ giải nhiệt nước 22312-H250
-
Làm mát chủ động bằng nước tuần hoàn: Khác với dòng ngâm dầu phụ thuộc vào đối lưu tự nhiên, gối đỡ 22312-H250 giải nhiệt nước dẫn nhiệt ra ngoài liên tục qua khoang nước tích hợp trong thân gối. Phù hợp với thiết bị đặt gần lò nung, buồng sấy nhiệt độ cao hoặc bất kỳ vị trí nào có tải nhiệt môi trường vượt ngưỡng làm mát tự nhiên xử lý được.
-
Kích thước lắp đặt tương đương dòng ngâm dầu H250: Chiều cao H250mm, kích thước tổng L1035mm, khoảng cách lỗ lắp L1 520mm và khoảng cách tâm L2 460mm giữ nguyên so với dòng ngâm dầu cùng model. Việc chuyển đổi từ gối đỡ ngâm dầu sang giải nhiệt nước không yêu cầu thay bệ máy hay gia công lại kết cấu lắp – chỉ cần bổ sung đường nước cấp và hồi tại vị trí lắp đặt.
-
Hai đầu trục khác nhau về đường kính và chiều dài: Trục đầu cánh quạt Ø50×100mm và trục đầu nối dây curoa Ø48×110mm – khác nhau cả đường kính lẫn chiều dài. Khi thay thế gối đỡ cũ, cần đo lại thực tế cả hai đầu trục trên thiết bị, không nên căn cứ vào thông số gối đỡ đang dùng nếu không rõ nguồn gốc.
-
Vỏ gang đúc khối lượng lớn, ổn định kết cấu dưới tải trọng cao: Thân gang đúc nguyên khối giữ nguyên hình dạng khoang làm mát và vị trí vòng bi dưới tải trọng và rung động lớn. Kích thước bệ L3/L4 470/410mm và khoảng cách ngang L5/L6 360/215mm cho phép phân bổ lực bắt bu lông đều trên diện tích lớn, tăng độ ổn định tổng thể của cụm đỡ trục.
-
Bảo hành 12 tháng, hỗ trợ kỹ thuật theo thiết bị thực tế: Gối đỡ 22312-H250 giải nhiệt nước được bảo hành 12 tháng. Với model có yêu cầu hạ tầng đường nước đi kèm, vui lòng liên hệ đội ngũ kỹ thuật Môi trường Green Life để được tư vấn thông số và điều kiện lắp đặt phù hợp với thực tế thiết bị đang vận hành.
Ứng dụng phù hợp với gối đỡ giải nhiệt nước 22312 trong hệ thống quạt và xử lý khí
Dải ứng dụng chính của model 22312 giải nhiệt nước tập trung vào:
-
Quạt hút khí thải lò nung và lò sấy nhiệt độ cao – Các nhà máy gốm sứ, gạch men, đúc đồng, đúc nhôm thường bố trí quạt hút ngay cạnh nguồn nhiệt. Đây là ứng dụng điển hình nhất của dòng giải nhiệt nước, nơi nhiệt độ môi trường xung quanh gối đỡ vượt ngưỡng mà làm mát tự nhiên có thể xử lý ổn định.
-
Quạt ly tâm công nghiệp chạy tải nặng nhiều ca liên tiếp – Với dải công suất 7,5-15kW và kích thước trục Ø48-50mm, model 22312 phù hợp với quạt hút cưỡng bức trong các dây chuyền sản xuất chạy 2-3 ca, nơi nhiệt tích lũy theo thời gian nếu không có giải nhiệt chủ động.
-
Hệ thống xử lý khí thải nhiệt độ cao – Các hệ thống hút lọc khí từ xưởng đúc, xưởng sơn nhiệt hoặc dây chuyền xử lý bề mặt kim loại. Gối đỡ giải nhiệt nước duy trì nhiệt độ vòng bi trong ngưỡng làm việc an toàn dù nhiệt lượng dẫn theo trục từ phía quạt liên tục.
-
Thay thế trực tiếp dòng ngâm dầu H250 khi điều kiện nhiệt thay đổi – Footprint lắp đặt giống hệt, không cần gia công lại bệ máy. Phù hợp khi nhà máy nâng công suất hoặc thay đổi quy trình dẫn đến nhiệt độ vận hành tăng so với thiết kế ban đầu.
Sản phẩm Gối đỡ giải nhiệt nước 22312-H250 được sản xuất tại nhà máy Công ty TNHH Giải pháp Môi trường Green Life, KCN Nguyên Khê, Đông Anh, Hà Nội. Đây là lựa chọn phù hợp cho nhiều hệ thống cần gối đỡ giải nhiệt nước công nghiệp Hà Nội với khả năng làm mát ổn định và vận hành bền bỉ trong môi trường tải nặng.
Các thông số lưu lượng nước làm mát và yêu cầu hạ tầng đường nước phụ thuộc vào điều kiện thực tế từng hệ thống – quý khách vui lòng liên hệ đội ngũ kỹ thuật để được tư vấn cụ thể trước khi lắp đặt.
